Автосцепка СА-3 106.01.000-0 СБ
Цена:
договорная Руб.
Размеры:
1130х421х440 мм
Вес:
210 кг
Описание:
Автосцепка СА-3 (советская автосцепка третьего варианта) – основная часть автосцепного устройства. Корпус 1 автосцепки представляет собой стальную полую отливку, в головной части которой расположен автосцепной механизм. Наружное очертание головной части автосцепки в плане образовано большим в зубом и малым б зубом, пространство между которыми называют зевом. Головная часть автосцепки снаружи имеет упор а, которым она упирается в розетку 9 стяжного ящика в случае перегрузки поглощающего аппарата.
Автосцепной механизм (рис. 1) состоит из замка 1, замкодержателя 7, предохранителя замка 17, подъемника 12 и его валика 20. Замок, служащий для запирания двух сомкнутых автосцепок, вместе с собранным механизмом установлен в вертикальном положении в полости головки и на своей нижней радиальной опоре 5 может поворачиваться вдоль полости вокруг зуба 6. Под действием собственного веса замок своей замыкающей частью стремится выйти наружу из полости. На шипе 2 замка навешен двуплечий предохранитель (собачка) 17 замка. Замкодержатель 7, предназначенный для удержания замка в сцепленном и расцепленном положениях, навешивается своим овальным отверстием 11 на шип в полости автосцепки. Рядом с замком расположен подъемник 12, надетый на квадратный хвостовик валика подъемника 20. Валик располагается в отверстии автосцепки и проходит через овальное отверстие 3 замка. Эксцентрик (балансир) 24 валика подъемника остается снаружи корпуса автосцепки. Отверстием 21 эксцентрик валика соединен с цепью расцепного привода. От выпадания из корпуса автосцепки валик удерживается выемкой 22, в которую заходит тело болта 16, установленного в приливе корпуса автосцепки.

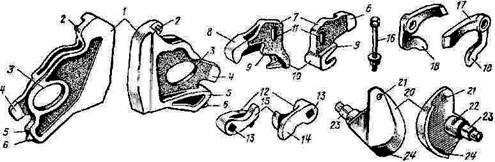

Рис. 1. Механизм автосцепки:
1 — замок: 2 — шип; 3 — отверстие: 4 — сигнальный отросток; 5 — радиальная опора; 6 — зуб замка;
7 — замкодержатель; 8 — противовес; 9 выступ; 10 — лапа; 11 — овальное отверстие; 12 — подъемник;
13 — квадратное отверстие; 14 — узкий палец; 15 — широкий палец; 16 — болт; 17 — предохранитель замка; 18 — нижнее плечо; 19 — верхнее плечо; 20 — валик подъемника; 21 — отверстие; 22 — выемка для болта; 23 — стержень; 24 — балансир
